電液動插板式雙層卸灰閥

概述

　　電液動插板式雙層卸灰閥是根據蘑菇頭式、錐形閥等結構的卸灰閥所存在的“體積大、泄漏率高、閥頭易磨損以及卡料、心機易燒毀、在工業生產流程中無法進人自動控制”等缺陷而研制的一種結構簡單、設計新穎的更新?lián)Q代之產品?？蓮V泛應用于冶金、礦山、建材、電力、化丁等工業生產流程需要遠程控制或現場控制卸灰的過程中。

特點

　　1、集機、電、液、控于一體，可實現遠距離控制、中央調度室監控和微機控 制；

　　2、通電后，自動完成上、下閥之間互相交替工作，確保正壓或負壓卸料的工況下不會泄壓，至設定的卸料量后自動停止，雙閥全部關閉；

　　3、卸料途中遇到卡料現象時，可自動處理故障；

　　4、配用螺旋閘門便于對本閥維護而起切斷料流的作用；

　　5、泄漏率低，泄漏率≤0．05％；

　　6、采用電液推桿作動力源，過載自動卸荷，白鎖性好，不漏油，運行平穩；

　　7、通過調整調節螺釘可調整密封間隙；

　　8、采用插板結構卡料現象比其它結構卸灰閥的頻率低且不易磨損。

工作原理

　　本閥為機、電、液、控于一體的卸料裝置，接通電源后，上閥電液推桿自動 打開閘板，至限位開關(SQ2)后，停留數秒卸料，然后關閉上閥閘板，至限位開 關(SQl)后轉入下閥工作，下閥電液推桿打開閘板至限位開關(SQ4)后，停留 數秒卸料，然后關閉下閥閘板至限位開關(SQ3)后，轉入上閥工作。如此交替 工作，至設定的卸灰量后，自動停止全過程工作。

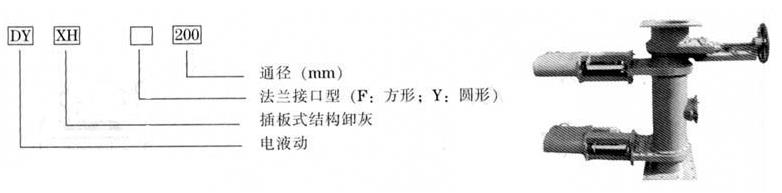

產品型號編制規則

主要技術性能參數表


通徑（MM）	配用電液推桿型號	功率KW	卸灰量m3/次	適用壓力MPa	卸灰方式	適用溫度	灰比重103kg/m3	泄漏率%
200	DYT700-180/60-P	1.1	0.013	-0.2	動液動	-20～200	1～3.8	≤0.05
250	DYT1000-220/60-P	1.1	0.022
30	DYT1500-250/60-P	1.5	0.032
350	DYT1750-300/60-P	2.2	0.044
400	DYT2000-350/60-P	2.2	0.058

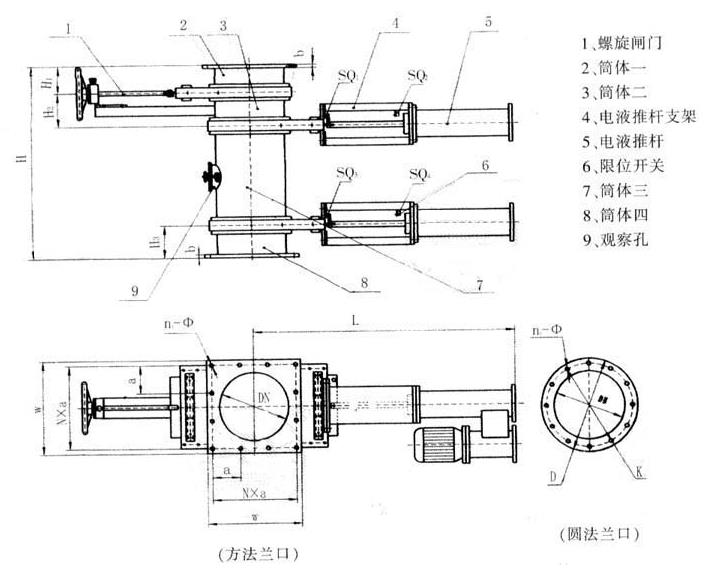

電液動插板式卸灰閥示意圖

主要尺寸表


通徑（mm	主要尺寸								方口	圓口	方口	圓口
	L	H	H1	H2	H3	b	w	D	N×a	K	n1-φ	n2-φ
DN=200	1050	1200	135	175	160	16	320	φ320	2×135	φ280	8-φ18	8-φ18
DN=250	1145	1200	135	175	160	16	370	φ375	3×106	φ335	12-φ18	12-φ18
DN=300	1270	1300	135	185	160	16	450	φ440	3×130	φ395	12-φ18	12-φ22
DN=350	1410	1400	140	180	160	20	500	φ490	4×110	φ445	16-φ22	12-φ22
DN=400	1520	1450	140	180	160	20	550	φ540	4×123	φ495	16-φ22	16-φ22

備注：

　　用戶如需表中未列出的特殊要求，可按用戶要求設備制造；

　　電液推桿O工作頻率在常溫≤20次/小時為宜。
