電離捕捉器
電離捕捉器捕焦油效率達99%,出口煤氣中焦油霧含量可降至50mg/m3以下。生產運行時,與煤氣接觸的絕緣子的周圍空間溫度應保持穩定,要定期地擦拭絕緣子。清除其表面上的臟物。若在上述絕緣子的周圍空間充氮氣密封,則能延長設備的操作周期。
電離捕捉器是指利用高壓直流電場的作用分離焦油霧滴和煤氣的焦爐煤氣初冷設備。電離捕捉器可設于焦爐煤氣鼓風機之前或后。電捕焦油器與機械除焦油器相比,具有捕焦油效率高、阻力損失小、氣體處理量大等特點。不僅可保證后續工序?qū)怏w質量的要求,提高產品回收率,而且可明顯改善操作環境。
電離捕捉器是煤氣凈化的主要設備,它的作用是將經過洗滌、冷卻后的煤氣除去焦油、粉塵后送至下道工序。
結構簡述
電離捕捉器由電捕焦油器主體和供給高壓直流電的整流設備組成。電捕焦油器均由筒體、沉淀極、電暈極和電氣絕緣箱四大部分組成。
筒體

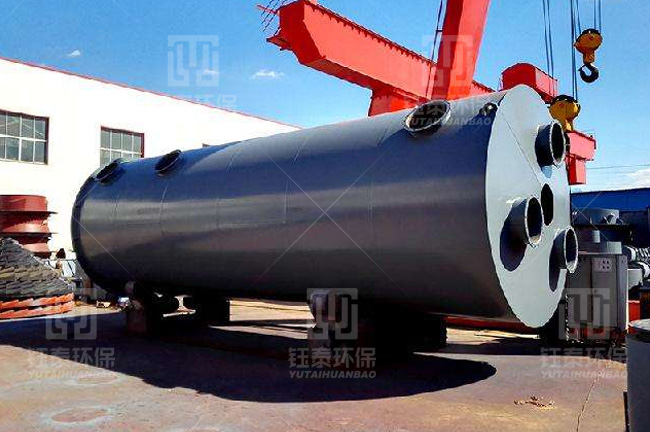

筒體是圓筒形的(內徑根據煤氣流量決定),并帶有封頭,筒體上部設有出氣管,下部設有進氣管,并設有兩個人孔和一個防爆閥。
沉淀極管束
沉淀極管束是由管束組成,并與筒體上、下部相通。
電暈電極
電暈電極裝置通過吊桿懸吊在頂部的絕緣箱內,它由上部吊桿及拉桿、上下框架、電暈電極導線、重錘組成。
電器絕緣箱
絕緣箱設在筒體頂部,它是懸吊電暈電極裝置的圓形箱體。內部設有懸吊支架、高壓瓷瓶、加熱夾套組成。
電離捕捉器采用結構形式有同心圓式、管式和蜂窩式等三種。無論哪種結構,其工作原理,即在金屬導線與金屬管壁〔或極板〕間施加高壓直流電,以維持足以使氣體產生電離的電場,使陰陽極之間形成電暈區。
影響電離捕捉器性能的主要因素:
由于影響電離捕捉器操作性能的因素很多,選型時請告知粉塵與霧滴的密度、粘度、比電阻、氣體溫度、壓力、濕度、流速與雜濃度等。
