FFD型系列氣動翻板閥是一種采用二位五通電磁閥控制壓縮空氣來推動氣缸工作的新型氣動卸料設備，它廣泛應用于礦山、電力、冶金、建材、化工、機械等行業。由于FFD型雙層翻板閥采用二位五通電磁閥控制壓縮空氣來推動氣缸工作，具有運行平穩、使用安全等優點，其懸掛式氣缸和電磁閥一起安裝在閥體上，安裝調試方便。在設計上還采用了錐形灰倉與帶斜角的密封面，使得卸料徹底、密封性強、無磨損，而且閥板的開閉位置及時間通過調整氣缸的行程和電磁閥的動作時間來實現，氣缸的運行不存在電動閥中電機易燒毀的現象，因此本系列氣動翻板閥是保證安全生產較理想的缸料設備。

　　1、技術性能及安裝外形

　?。?）氣動翻板閥主要技術參數

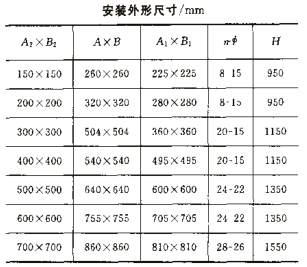

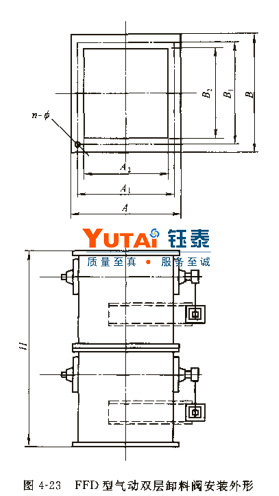

　?。?）氣動翻板閥外形圖及安裝尺寸圖

　　2、FFD氣動翻板閥使用及維修

　　FFD系列氣動翻板閥在使用前，應現場接通氣源試驗、檢查有無卡滯及其他異?，F(xiàn)象，閥板是否到位，若有則要進行調整，等一切正常后才可工作。使用中應定期在軸承、推拉桿部位加注潤滑油，若出現零件磨損嚴重，應及時予以更換。
