　　一、回轉反吹扁袋除塵器的結構

　　回轉反吹扁袋除塵器自20世紀80年代初問世以來，經過各方面的通力合作，在原I型基礎上為適應不同工況在結構機理上進行了改造，首先由單純的回轉反吹清灰增加了脈動反吹閥，使反吹氣流產生脈動沖擊，致使扁形濾袋在反吹時發生波形抖動，使粉塵更易抖落。然后根據用戶的要求又開發了II型頂蓋旋轉，III型平底錐體采用刮板落灰的方式，IV型清潔室加高，V型倉頂式除生器等型式。

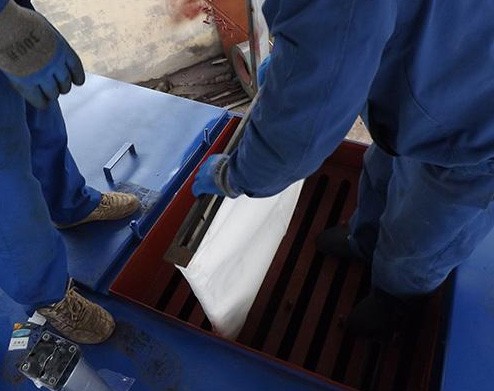

　　II型頂蓋旋轉，方便了檢修工人檢査濾袋漏損情況，改善維修換袋的工作環境。III型平底錐體適用于流動性較差的物料，同時由錐底改為平錐底，除塵器總高度降低，便于除塵器在室內布置。IV型清潔室加高后，清潔室高度可達1.8m，使維修工人在清潔室內可站著更換濾袋，減輕勞動強度及改善操作環境。

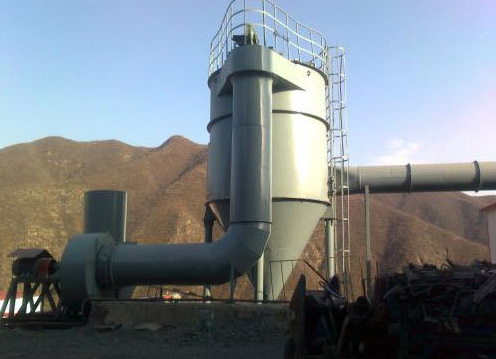

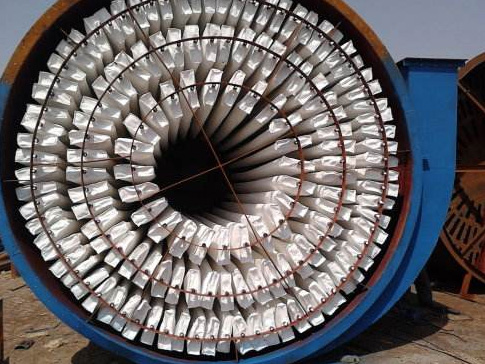

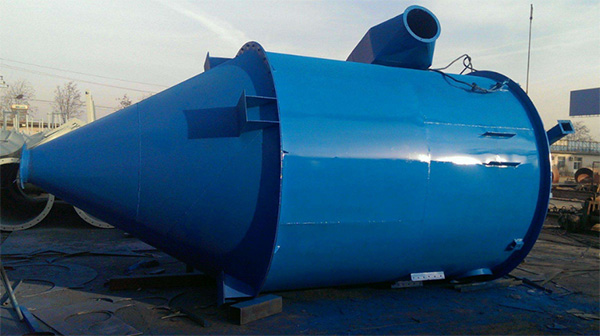

　　回轉反吹扁袋除塵器主要由上箱體、中箱體、下箱體和反吹清灰機構組成。上箱體包括除塵器蓋、清清室、觀察孔、旋轉揭蓋裝置、換袋人孔、出氣口、中箱體包括花板、濾袋、濾袋框架、渡袋導口、過濾室筒體、蝸形進氣口、人孔門。下箱體包括定位支承架、灰斗、排灰閥、支座。反吹風機構包括旋臂、噴口、分圈反吹機構、循環風管、反吹風管、反吹風機、旋臂減速機構。

　　回轉反吹扁袋除塵器的主要特點為旋臂上的反吹風口與濾袋口相對應，旋臂由回轉機構帶動以扁袋除塵器中心為回轉圓心緩慢旋轉，對濾袋進行反吹清灰。

　　當采用大氣反吹，即反吹風機吸入口與大氣相通，此時，清潔室負壓即反吹氣壓力，但反吹風量成為系統的一種漏風因素，減少了有效處理氣量，且在高溫狀態下易產生結露現象。若采用循環氣反吹，反吹風機吸人口與清潔室相通，反吹風系統自成回路，消除了漏風因素和結露危險，但不能利用清清室負壓，所選風機風壓即為反吹風的實際需用壓力。從實際操作可靠出發，一般采用循環反吹方式。

　　二、回轉反吹扁袋除塵器的工作原理

　　1、粉塵的分離與過濾

　　粉塵的分離與過濾采用離心分離及濾袋過濾除塵機理的組合型結構，含塵氣體以一定流速切向進入除塵器過濾室上部空間的蝸売旋風圈，粗顆粒和凝集粉塵在離心力作用下沿筒體內壁無能運動逐漸落入灰斗，細微粉塵隨氣流彌散在過濾室濾袋間空隙，被濾袋阻留在袋外，凈化氣體通過濾袋進人清潔室，由除塵系統風機吸出而排入大氣。

　　2、濾袋再生

　　隨著過濾操作的進行，阻留于濾袋外表的含塵氣體中粉塵逐新漸增多，氣流通過濾袋的阻力也逐漸增大，當達到一定阻力值時，根據需要可手動（人工操作反吹機構）或自動(可按設定壓力自動進行定時反吹)進行反吹清灰。由反吹風機、脈動閥及旋臂組成的反吹清灰機構將具有足夠動量（包括足夠的風量和風壓）反吹氣流，通過脈動閥經轉臂噴吹口吹入濾袋導口，阻擋過濾氣流并改變袋內壓力工況，引起濾袋實質性振動，抖落附著在濾袋外的粉塵，旋臂分圈逐個反吹。當濾袋阻力降到一定值(預定值)時，由手動或自動停止反吹清灰機構運行。該除塵器采用自帶的風機反吹清灰，不受使用場合氣源條件的限制。
