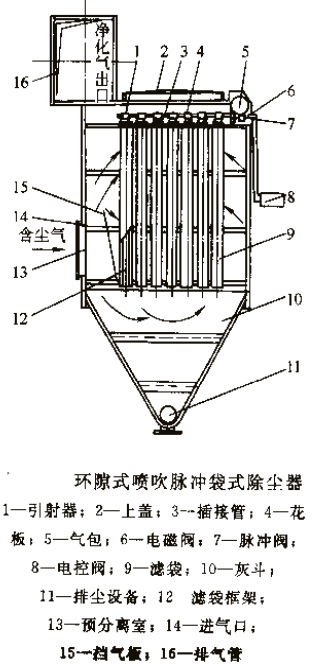

環隙噴吹袋式除塵器為在脈沖袋式除塵器基礎上進行改進的一種先進裝置。其結構特點是具有環隙引射器、雙膜片脈沖閥和快速拆卸的焊接管組成噴吹裝置，靠自重及箱體負壓保持密封的上揭蓋，并配有專用的AL-1型和AL-2型電控儀。

　　含塵氣體由進氣口進人預分離室,除去粗顆粒粉塵后,經濾袋外壁進入內部得以過濾。凈化后的氣體經引射器進入上箱體后由排氣管排出。

　　環隙引射器由帯有連接套管環形通道的上體和起噴射作用的下體組成,上下體之間有一狹窄的環形縫隙。濾袋清灰時,電控儀順序發出信號開啟各脈沖閥,壓縮空氣由氣包瞬時經脈沖閥和插接管切向進人引射器的環形通道，并以聲速由環形縫隙噴出，從而在引射器上部形成一真空?qǐng)A錐，誘導二次氣流。壓縮空氣和被誘導的凈化組成沖擊流進人濾袋，產生瞬間的逆向氣流，并使濾袋急速膨脹，造成沖擊振動，將附著于濾袋外及纖維間的粉塵吹噴下來落入下箱體，經排塵設備排出。
