CCJ/A沖激式除塵器

CCJ/A型沖激式除塵器

　　CCJ/A自激式除塵器（沖激式除塵器）常與風機、清灰裝置和水位自動控制裝置等組成一個機組稱自激式除塵器。它具有結構簡單緊湊、占地面積小、便于安裝、維護管理簡單、用水量少等優點，適用于凈化各種非纖維性粉塵。但自激式除塵器葉片制作要求高，且安裝要保證水平度水位控制要求嚴格。

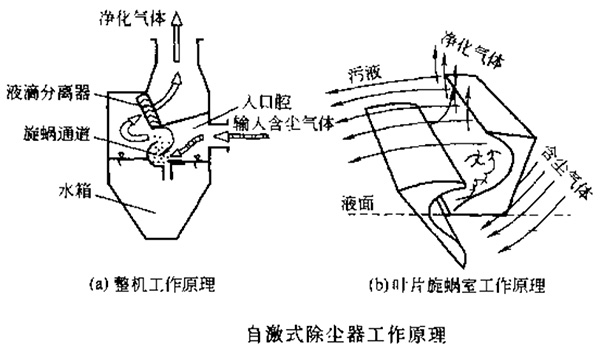

　　自激式除塵器工作原理：

　　自激式除塵器有單室雙室等多種不同的設計。粉塵的清除機理主要發生在旋蝸室。入口的含塵氣體進入后，沖擊水的表面，從而使一些水被分散開，氣流攜帶液滴通過旋蝸通道流動。隨著水被分散的過程，開始用水收集粉塵，并在旋蝸通道中完成。分離過程在旋蝸通道之后進行。大的液滴向下隨氣流直接返回到水池。小的液滴在液滴分離器里從氣流中分離出。旋蝸通道中氣體的平均速度大約是10~30m/s。壓力降達1500~3000Pa。

　　自激式除塵器阻力、除塵效率與處理風量關系。當溢流堰高出“S”形葉片下沿50mm時，設備阻力隨風（按每米長葉片計）量增長而增加。當1米長的葉片處理風量6000m3/h以上時，效率基本不變，而阻力則顯著增加。

　　自激式除塵器氣體入口含塵濃度與除塵效率的關系。氣體入口含塵濃度與除塵效率及出口含塵濃度有關系。自激式除塵器除塵效訂是隨著入口含塵濃度的增高而增高的，但出口含塵濃度也隨之而略有升高。

　　自激式除塵器除塵效率與水位的關系。自激式除塵器水位對除塵效率、阻力都有很大的影響。水位高，除塵效率就提高，但阻力也應增加。水位降低，但除塵效率也隨之而降低。

　　供水及水位自動控制，為保證自激式除塵器水位穩定，自激式除塵器可用兩路供水，供水1供給除塵器所需基本水量，拿新水作自動調節機組內的水位用，而設置在溢流箱上的電極，則用于檢測水位的變化，并通過繼電器控制電磁閥的啟閉調節。供水2的水量，可實現水位自動控制。一般可將水面的波動控制在3~10mm的范圍內。在過低水位造成事故時，風機應自動停轉，以免機組內部積灰堵塞。

　　CCJ/A沖激式除塵器是根據鞍山礦山設計院編制，并經建委建筑科學研究院審查通過的Ct534圖冊進行的。

　　CCJ/A沖激式除塵器適應范圍廣，可用于凈化非纖維性，無腐蝕性的濁度不高于300℃的含塵氣體。適用于冶金、煤炭、化工、鑄造、發電、建筑材料及耐火材料等多種企業。在用于具有粘性的生石灰運輸系統中的除塵亦能獲取很好的效果，這是該機組又一突出優點。

　　CCJ/A沖激式除塵器除塵效率較高（>97%），入口含塵氣體風俗為18-35M/S，風量波動范圍較大時，效率和阻力仍較穩定；可用于凈化溫度不高于300℃的無腐蝕性的含塵氣體。

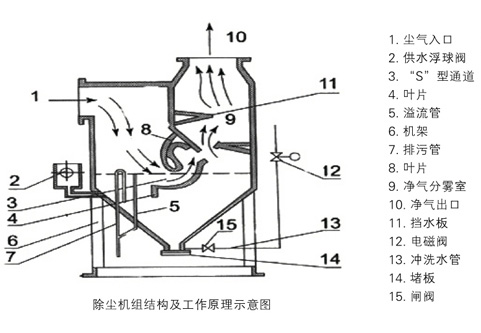

　　CCJ/A沖激式除塵器工作原理：

　　如圖所示，含塵氣體由通風機吸入除塵器入口，氣流轉彎向下沖擊于水面，部份較大的塵粒灌入水中。當含塵氣體以18~35米/秒的速度通過上、下葉片間的“S”形通道時，激起大量的水花，與水氣充分接觸，絕大部份微細的塵?；炷寥胨校购瑝m氣體得以充分的凈化。經由“S”形通道后，由于離心力的作用，獲得塵粒的水又回漏斗。凈化后的他體由分霧室外擋水板除掉水滴后經凈氣出口和通風機排出除塵機組，泥漿則由漏斗的排漿閥定期排出。新水則由供水管路補充。機組內的水位由溢流箱控制，當水位高出溢流堰時，水便流進水封并由溢流管排出。抽在溢流箱上的水位自動控制裝置能水面在3-5毫米的范圍內變動，從而機組穩定的_率和節約用水。溢流箱上部用通氣管與凈氣分霧室連通，使兩者具有相同高度的水面。溢流箱的水是通過插入除塵器下部連通的，以保持溢流箱水面平穩。

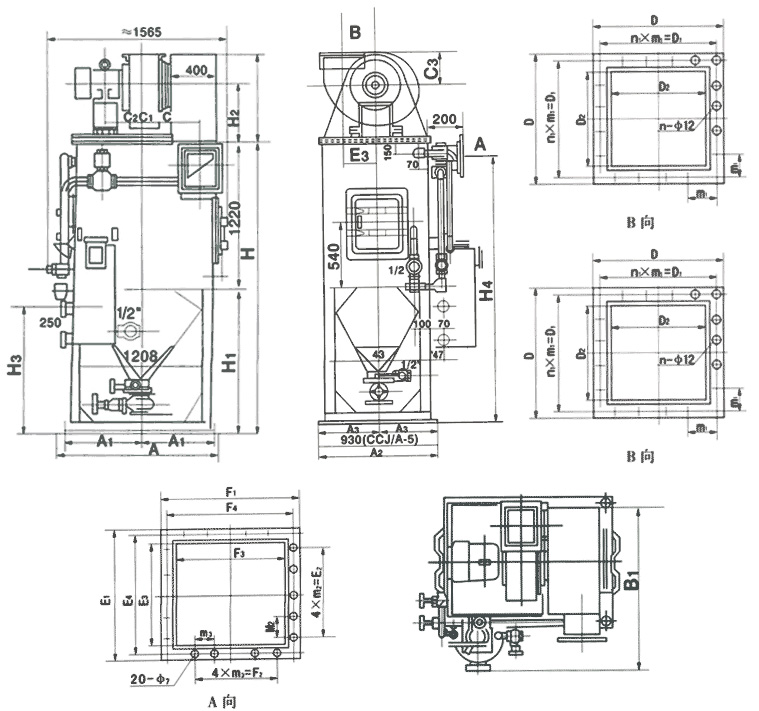

外形標注

外形尺寸

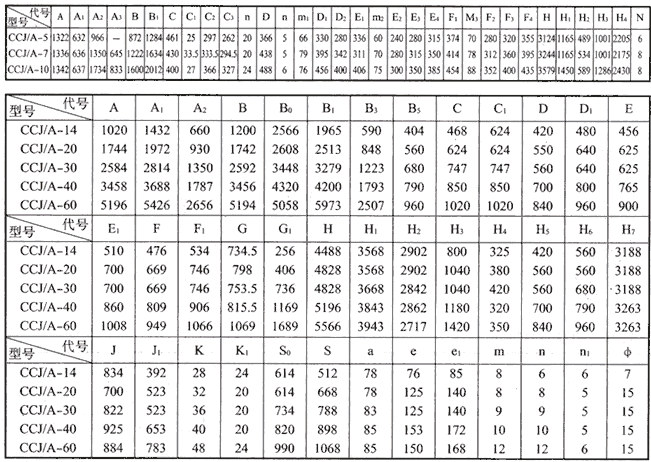

　　CCJ/A沖激式除塵器技術參數列表：
