一、翻板式卸灰閥的分類及結構

　　1、翻板式卸灰閥的分類

　?。?）翻板閥按其翻板層數分類分為單層翻板式卸灰閥、雙層翻板式卸灰閥。

　　（2）按翻板式卸灰閥的操作方式分為重錘式翻板卸灰閥、電動式翻板卸灰閥和氣動式翻板卸灰閥。

　　電動翻板閥的翻板執行機構又可以分為電機凸輪式及電動推桿式。

　　2、翻板卸灰閥的結構

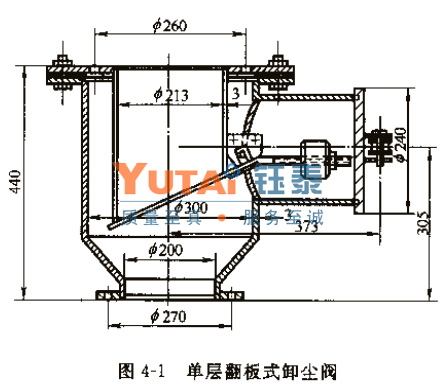

　?。?）單層翻板式卸灰閥是一種O簡單的機械式卸灰閥。由上圖可以看出：?jiǎn)螌臃迨叫痘议y的斜板與杠桿系統連接，固定在軸上，軸的另一端杠桿上配有平衡重錘，使斜板緊貼排灰口。

　?。?）雙層翻板卸灰閥的結構與單層翻板式卸灰閥不同之處是有兩個翻板結構，每一層翻板都是斜板與杠桿系統連接，固定在軸上，軸的另一端杠桿上配有平衡重錘，使斜板緊貼排灰口。

　?。?）電動翻板卸灰閥或氣動翻板閥將平衡重錘改為電動推桿、電動機凸輪或氣缸驅動，再付以彈簧回拉，則變成電動翻板卸灰閥或氣動翻板卸灰閥。

　　二、鈺泰翻板式卸灰閥的工作原理

　　1、機械式單層翻板卸灰閥的工作原理

　　在斜板上積存一定量的粉塵時，斜板被壓下，粉生被排出，然后依靠重錘作用復位，這是一種周期性地間歇排塵（灰）裝置。這種卸灰閥是靠斜板與排灰口的緊密接觸和一定高度的灰柱來保證密封性的。由于單層翻板式卸灰閥在周期性地間歇排灰，當閥板開啟排灰時容易漏風。

　　2、機械式雙層翻板卸灰閥的工作原理

　　雙層翻板式卸灰閥也是靠重力作用的杠桿機構實現密封和排灰，密封好壞主要取決于灰柱高度。由于該閥有二層斜板，當?shù)谝粚有卑迳戏e存一定量的粉塵時，斜板被壓下，粉塵被排出時，第二層斜板仍然緊貼排灰口，防止漏風。當?shù)谝粚有卑逡揽恐劐N作用復位后，第二層斜板上積存一定量的粉塵后，斜板被壓下，粉塵被排出，然后依靠重錘作用復位。這也是一種周期性地間歇排灰裝置，同樣靠斜板與排灰口的緊密接觸和一定高度的灰柱來保證密封性，但由于有雙層翻板，其漏風量比單層翻板式卸灰閥要少得多。

　　機械式翻板卸灰閥在使用過程中由于粉塵及結構原因，斜板與料管的密閉達不到要求，造成漏風，機械式翻板卸灰閥對粉塵的性能要求比較高，只適合流動性較好、干操的粉料，而且需要經常檢査其翻板是否卡住，所以一般較大工程中已很少使用機械式翻板卸灰閥，都使用電動的或氣動的翻板閥，并設置翻板位置報警系統。

　　3、電動或氣動式翻板閥的工作原理

　　電動的或氣動的翻板式卸灰閥均為雙層翻板，其排灰工作時和機械式雙層翻板卸灰閥相同，但動作原理不是依靠粉塵重力與重錘的平衡原理交替進行排灰及密封，而是采用電機、電動推桿或氣缸來控制兩個翻板交替間隔動作，實現排灰及密封，其動作時間及每次排灰時間都可以調節。

　　三、鈺泰翻板式卸灰閥使用范圍及計算方法

　　1、翻板式卸灰閥的使用范圍

　?、俜迨叫痘议y由斜板式結構組成，適用于排除干燥氣體中的非黏結性粉塵，可供旋風除塵器配套使用，可也用于其他類型的袋式除塵器卸灰。

　?、谥圃鞎r(shí)，要求翻板和管口完全密合，軸轉動應靈活。重錘在搖臂上的位置，運行時需進行調整，以使上下翻板輪流排料。
